现代机床夹具介绍

作者: admin 时间:2020-06-14 来源:未知
摘要:随着科学技术的迅猛发展,市场需求的变化多端及商品竞争的日益激烈,使机械产品更新换代的周期愈来愈短,多品种、小批量生产的比例愈来愈高。为了适用这种形势的需要,出现了...

 随着科学技术的迅猛发展,市场需求的变化多端及商品竞争的日益激烈,使机械产品更新换代的周期愈来愈短,多品种、小批量生产的比例愈来愈高。为了适用这种形势的需要,出现了各种新型夹具。

  现代机床夹具的发展方向主要表现在精密化、高效化、柔性化等方面。下面介绍几种现代机床夹具。

  一、可调夹具

  可调夹具分为通用可调夹具和成组夹具(也称专用可调夹具)两类。它们共同的特点是,只要更换或调整个别定位、夹紧或导向元件,即可用于多种零件的加工,从而使多种零件的单件小批生产变为一组零件在同一夹具上的“成批生产”。产品更新换代后,只要属于同一类型的零件,就仍能在此夹具上加工。由于可调夹具具有较强的适应性和良好的继承性,所以使用可调夹具可大量减少专用夹具的数量,缩短生产准备周期,降低成本。

  (一)通用可调夹具

  通用可调夹具的加工对象较广,有时加工对象不确切。如滑柱式钻模,只要更换不同的定位、夹紧、导向元件,便可用于不同类型工件的钻孔。

  (二)成组夹具

  成组夹具是成组工艺中为一组零件的某一工序而专门设计的夹具。

  成组夹具加工的零件组都应符合成组工艺的相似原则,相似原则主要包括以下内容:工艺相似;装夹表面相似;形状相似;尺寸相似;材料相似;精度相似。图10-7所示为加工拨叉叉部圆弧面及其一端面的成组工艺零件组,它符合成组工艺的相似性原则。

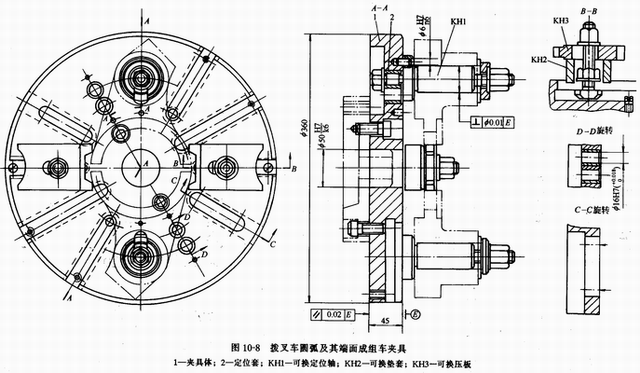

  图10-8所示为加工该零件组的成组车床夹具,两件同时加工。夹具体1上有四对定位套2(定位孔为φ16H7),可用来安装四种可换定位轴KHl,用来加工四种中心距L不同的零件。若将可换定位轴安装在C一C剖面的T形槽内,则可加工中心距L在一定范围内变化的各种零件。可换垫套KH2及可换压板KH3 按零件叉部的高度H选用更换,并固定在两定位轴连线垂直的T形槽内,防转定位及辅助夹紧用。

  成组夹具的设计方法与专用夹具相似,首先确定一个“复合零件”,该零件能代表组内零件的主要特征,然后针对“复合零件”设计夹具,并根据组内零件加工范围,设计可调整件和可更换件。应使调整方便、更换迅速、结构简单。由于成组夹具能形成批量生产,因此可以采用高效夹紧装置,如各种气动和液压装置。

  二、组合夹具

  (一)概述

  组合夹具是一种标准化、系列化、通用化程度很高的工艺装备。我国从60年代初开始推广使用,目前已基本普及,各城市及各大工厂均有自己的组合夹具站。

  组合夹具由一套预先制造好的不同形状、不同规格、不同尺寸的标准元件及合件组装而成。

  组合夹具一般是为某一工件的某一工序组装的专用夹具,也可以组装成通用可调夹具或成组夹具。组合夹具适用于各类机床。

  组合夹具把专用夹具的设计、制造、使用、报废的单向过程变为组装、扩散、清洗入库、再组装的循环过程。可用几小时的组装代替几个月的设计制造周期,从而缩短了生产周期;节省了工时和材料,降低了生产成本;还可减少夹具库房面积,有利管理。

  组合夹具的元件精度高、耐磨,并且实现了完全互换,元件精度一般为IT6~IT7级。用组合夹具加工的工件,位置精度一般可达IT8~IT9级,若精心调整可达IT7级。

  组合夹具的主要缺点是体积大、刚度较差、一次性投资大、成本高。这使组合夹具的推广应用受到一定限制。

  三、数控机床夹具

  在现代自动化生产中,数控机床的应用已愈来愈广泛。数控机床加工时,刀具或工作台的运动是由程序控制,按一定坐标位置进行的。

  数控机床夹具设计时应注意以下几点:

  1.数控机床夹具上应设置原点(对刀点)。

  2.数控机床夹具无需设置刀具导向装置。这是因为数控机床加工时,机床、夹具、刀具和工件始终保持严格的坐标关系,刀具与工件间无需导向元件来确定位置。

  3.数控机床上常需在几个方向上对工件进行加工,因此数控机床夹具应是敞开式的。

  4.数控机床上应尽量选用可调夹具、拼装夹具和组合夹具。因为数控机床上加工的工件,常是单件小批生产,必须采用柔性好、准备时间短的夹具。

  5.数控机床夹具的夹紧应牢固可靠、操作方便。夹紧元件的位置应固定不变,防止在自动加工过程中,元件与刀具相碰。
